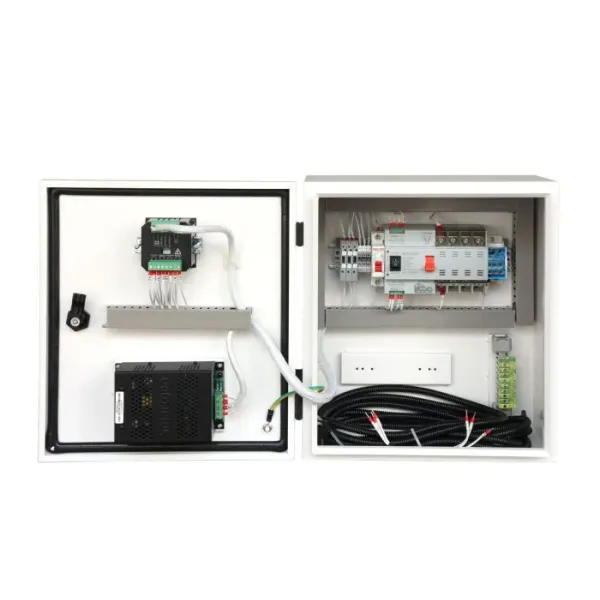

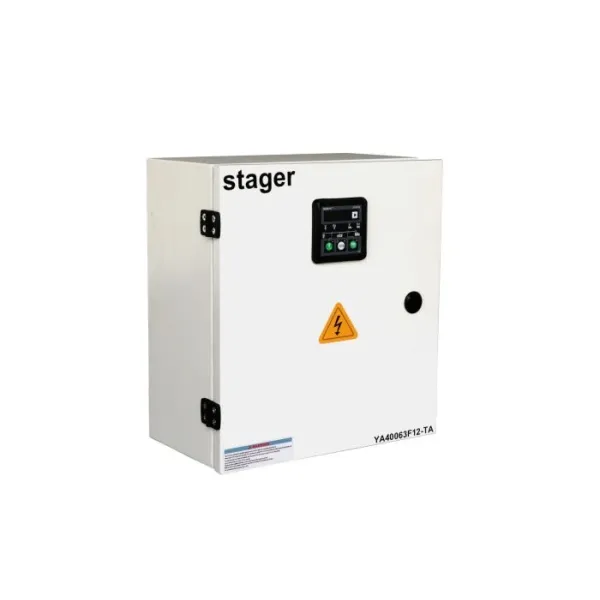

Табло за генератор Stager YA40063F12TA/ 63A

Серия автоматизация YA-TA с контролен панел MEBAY ATS220 за електрогенератори с функция AMF. Това е съвместимо с всички модели генератори, които имат 3-жилен контролен кабел (12V зареждане на батерията и контролен проводник за ВКЛ./ИЗКЛ.).

КОНТРОЛЕН ПАНЕЛ:
Контролният панел MEBAY ATS220 е автоматичен контролер, който може да показва работните условия както на генератора, така и на ATS и може да управлява ATS в два режима: ръчен и автоматичен.
Оборудван с 4-цифрен LED дисплей, който може да показва напрежението и честотата на генератора, напрежението и честотата на мрежата и работното състояние на превключвателя ATS.
Всички параметри могат да се задават чрез бутоните на панела или през порта на компютъра.

LED дисплей
7 изходни релета, максимален ток 5A (250 Vac);
1 програмируем вход;
Параметрите могат да се задават чрез бутоните;
Всички връзки се осъществяват чрез терминали от европейски тип;

Съвместим с генератори:
STAGER YDE8600TA-TA3, YDE13TA-TA3, YDE7000TD, YDE7000TD3

Номинално напрежение: 400 V
Честота: 50 Hz
Номинален ток: 63 A
Брой полюси: 4
Степен на защита: IP23
Напрежение: 11 ~ 14 VDC
Номинален ток на контактора: 100 A
Зарядно устройство:
- Входно напрежение: 165 ~ 265 Vac
- Изходно напрежение: 13 Vdc (±2%)
- Заряден ток: 5 A
Зареждане на батерията: 12 ~ 14 Vdc
Дължина на свързващия кабел: 5м
Работна температура: (-15 ~ 60)ºC
Условия на съхранение: (-25 ~ 80)ºC
Диаметър на кабела: 3 бр x 1,0 mm²
Контролен панел: MEBAY ATS220
AMF функция: да
Защита от пренапрежение / понижено напрежение: да
Тегло: 6 кг
Размери: 340 х 305 х 150 мм

Контролен панел
Захранващо напрежение: 8 ~ 36 Vdc
Консумация на енергия:
- макс. 1W, 24V (готовност)
- макс. 3 W, 24V (работи)
Входно напрежение на мрежата: 30Vac – 30Vac (ph-N)
Входно напрежение като генератор: 30Vac – 30Vac (ph-N)
Изход за изключване на генератора: 5A (250Vac) Изход без напрежение
Изход за затваряне на мрежата: 5A (250Vac) Изход без напрежение
Реле за стартиране на генератора: 5A (250Vac) Изход без напрежение
Вход за превключваща стойност: наличен, ако е свързан към батерия
Работна температура: (-30 ~ +70)ºC
Температура на съхранение: (-40 ~ +85)ºC
Степен на защита: IP54
