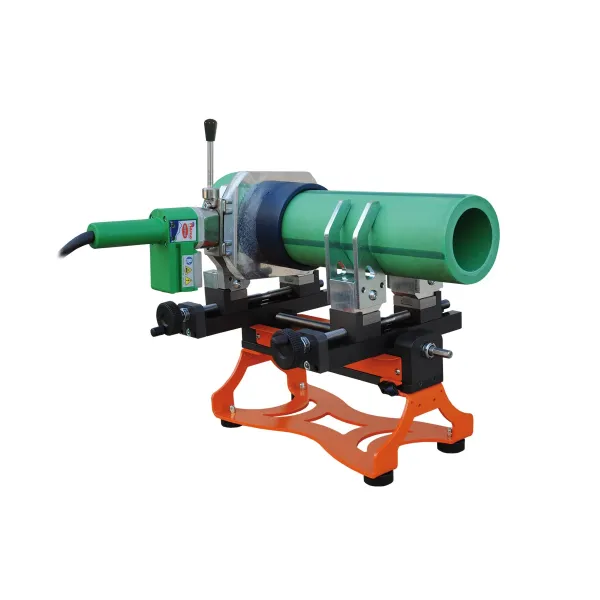

Машина за заваряване на муфи PRISMA JIG V3 TYPE A (230V)/ 1400 W

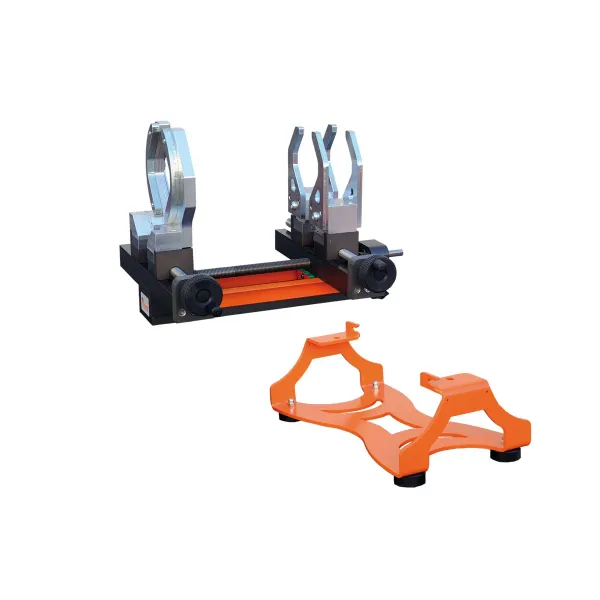

Компактна машина за заваряване на муфи за HDPE, PP и PP-R, PVDF, PB OD 20* ÷ 125 mm (стандартно композиционни стоманени скоби от Ø 63 до 125 mm; при поискване скоби от Ø 20 до 63 mm). Машината е със стоманена рамка, която може да се използва като опора на подравняващото тяло; уредът се отличава с това, че може да работи в стегнато положение интервали, след бърза маневра за освобождаване на рамката.

PRISMA JIG има две колички, фиксирана и подвижна, с практични ръчни колела за затваряне, за да се осигури перфектно захващане между скобата и тръбата/фитинга. Машината също така разполага със стоманени автоматично центриращи скоби: специална скоба за фитинга и няколко сдвоени скоби, предназначени да държат тръбата в позиция.

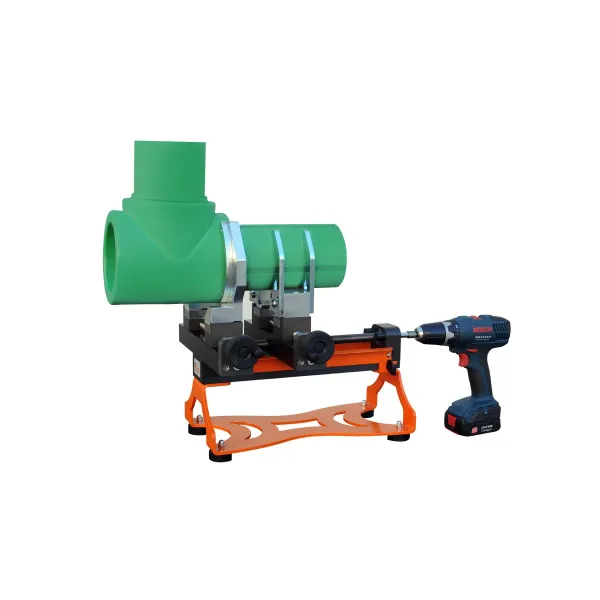

Количката се затваря и отваря операциите се извършват от "взаимен" стартер. Специалната скоба за фитинги се поставя върху фиксираната количка. Когато и да е типът работа изисква различна конфигурация на затягане, доста лесно е да отключите и смените машината оперативност.

Операцията по нагряване се извършва от R 125 Q ръчна машина за заваряване с муфи с TFE фиксиран температурен контрол. Основната
отличителната черта на устройството TFE е неговата сигурност: акустична аларма за автодиагностика показва кога нагревателната плоча
е достигнал работната температура, но също така изключва нагревателната плоча автоматично, ако се случи някаква аномалия. Благодарение на комбинирана система за управление, устройството TFE реагира доста бързо на всякакви принудителни температурни колебания
по външни причини; от друга страна, дава и по-голяма стабилност, прецизност на заваряване и надеждност във времето. А поддържащата дръжка може да бъде поставена на нагревателната плоча, за да се опростят работните фази.

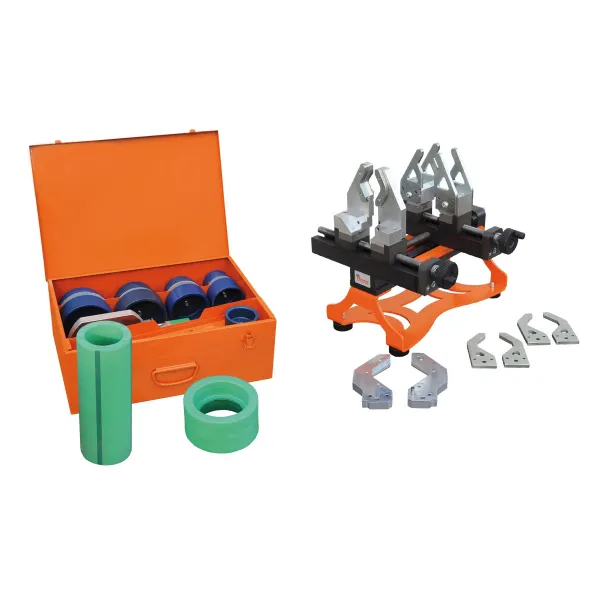

Стандартен комплект
- Корпус на машината в комплект със скоби и рамка
- R 125 Q TFE ръчна нагряваща плоча
- Опора за вилица за заваряване

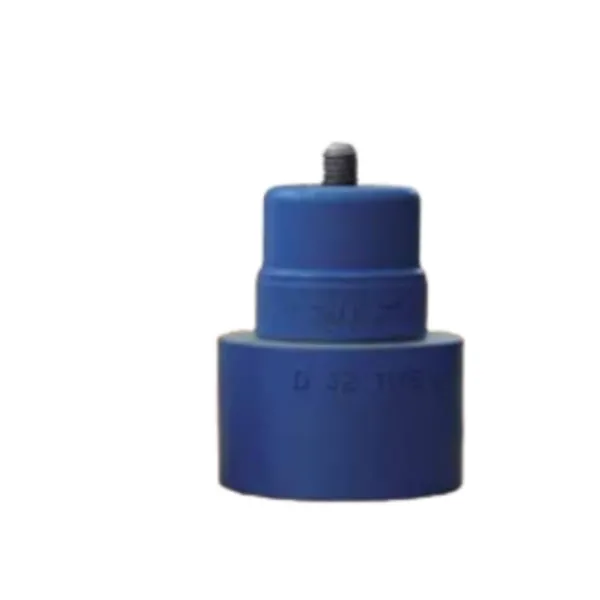

- Скоби за OD 63-75-90-110-125 mm (тип A) гнезда и накрайници
- Транспортна кутия за гнездо за заваряване и гнезда и накрайници
- Транспортен куфар за корпус на машината
- Поддържаща дръжка и комплект инструменти

Работен диапазон
63 ÷ 125 mm стандарт
Материали HDPE, PP, PP-R, PB, PVDF
Захранване
110 V монофазно 50/60 Hz
230 V монофазно 50/60 Hz
Обща мощност 1400 W
Работна температура
260° (± 10° C)
500° F (± 50° F)
Извън температурен диапазон
-5° ÷ 40° C
(23° ÷ 104° F)
Размери на тялото на машината
400 x 337 x 267 мм
15,7" x 13,3" x 10,5"
Размери корпус и рамка на машината
400 x 337 x 382 мм
15,7" x 13,3" x 15"
Заварчик на муфи
175 x 50 x 395 mm
6,9" x 2" x 15,5"
Транспортен куфар Prisma Jig
390 x 350 x 500 mm
15,3” x 13,8” x 19,7”
Транспортен куфар Socket Welder 490 x 310 x 485 mm
Тегло на тялото на машината 9,55 Kg (21 lb)
Тежестна рамка Prisma Jig 2,5 кг (5,5 фунта)
Тегло Устройство за заваряване на муфи 3,16 Kg (6,8 lb)
