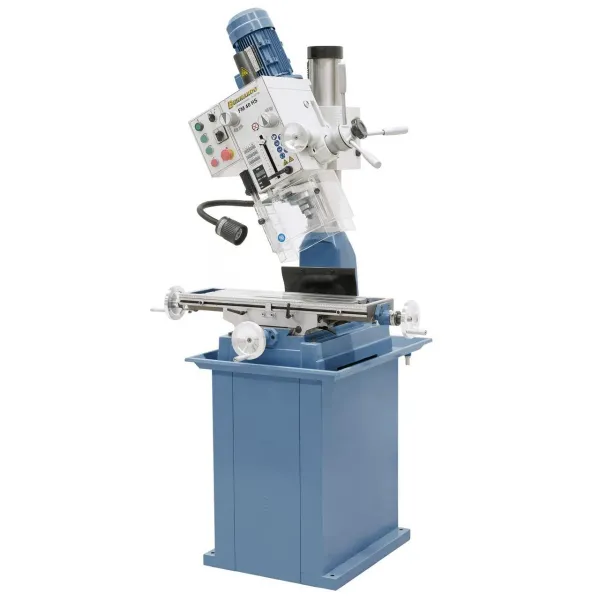

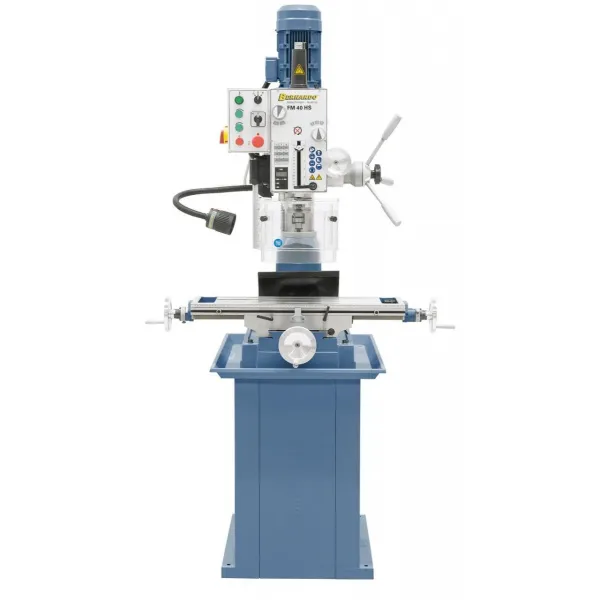

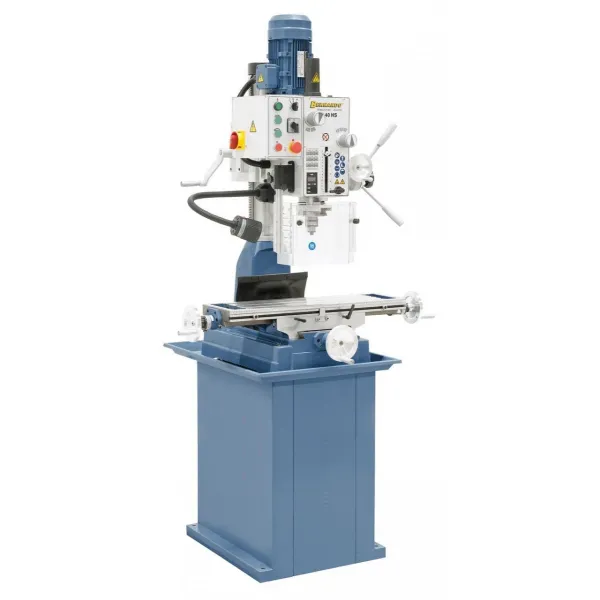

Пробивно-фрезовата машина BERNARDO FM 40 HS, е подходяща за широк набор от функции по студена обработка на метални елементи, в хоризонтална, вертикална и дори наклонена позиция. За гладко протичане на работния процес, зъбчатите компоненти са полирани и смазани посредством маслена баня.

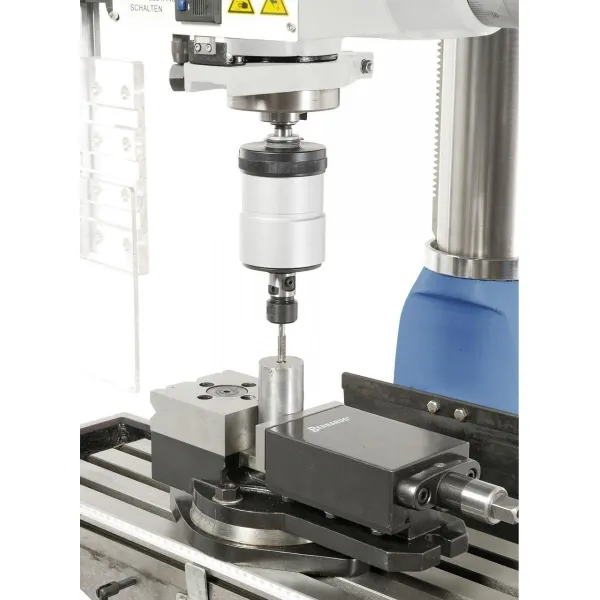

Работната маса е голяма, стабилна и с добре прокарани Т-образни канали. Качествените лагери, осигуряват прецизна работа, независимо дали фрезовате, пробивате или нарязвате резба.

Възможностите за наклон на главата, предоставят гъвкавост при подхода към обработвания материал. Конкретният модел има функция за автоматично подаване на вала.
Максималният диаметър на пробиване е 32 mm за стомана и 40 mm за чугун

Предимства:

• Бърза и лесна смяна на скоростта с помощта на превключвател за превключване на предавките
• Разнообразни възможности за приложение като пробиване, фрезоване, рязане на резби, ...
• Плътна, голяма кръстосана маса, прецизно обработена
• Регулируеми клинови ленти на кръстосаната маса
• Плавно движение благодарение на наземните зъбни колела, работещи в маслена баня
• Висока концентричност чрез конусни ролкови лагери
• Устройство за въртене по посока на часовниковата стрелка и обратно на часовниковата стрелка за рязане на резбата

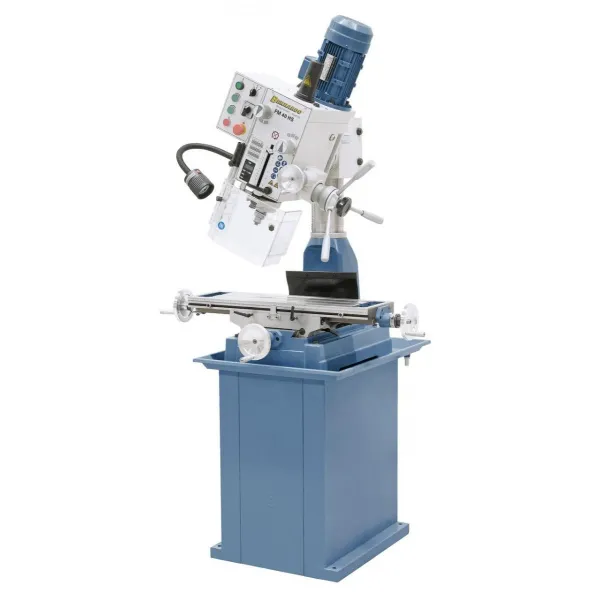

• Главата на зъбното колело се завърта на 180 °, върти се на 360 ° и се регулира по височина
• Мощен 2-степенен мотор, обхват на оборотите 75 - 3200 об / мин
• Регулиране на перо с помощта на дръжка, фино регулиране с помощта на ръчно колело

• Захранване, V    400
• Мощност, kW    1,1 / 1,5
• Обороти    (12) 75 - 3200 minˉ¹
• Подаване на вала, mm/rev    0,10 / 0,18 / 0,26
• Капацитет на фрезоване, mm    80
• Корекция на разположението на главата, mm    325 (височинна)
• Конус на вала    MK 3
• Разстояние от вала до колоната, mm    255
• Наклон на фрезовата глава    -90° до +90°
• Разстояние от вала до масата, mm    135 - 460
• Ход на работния вал, mm    120
• Макс. диаметър на пробиване, mm    40
• Ход(X,Y,Z)    X - 520 mm; Y - 175 mm
• Диаметър на колоната, mm    115
• Размер на масата/ T- канал    730 х 210 / 14 mm
• Размери Д/Ш/В, cm    83 х 113 х 145 (без стойка)
• Тегло, kg    260
